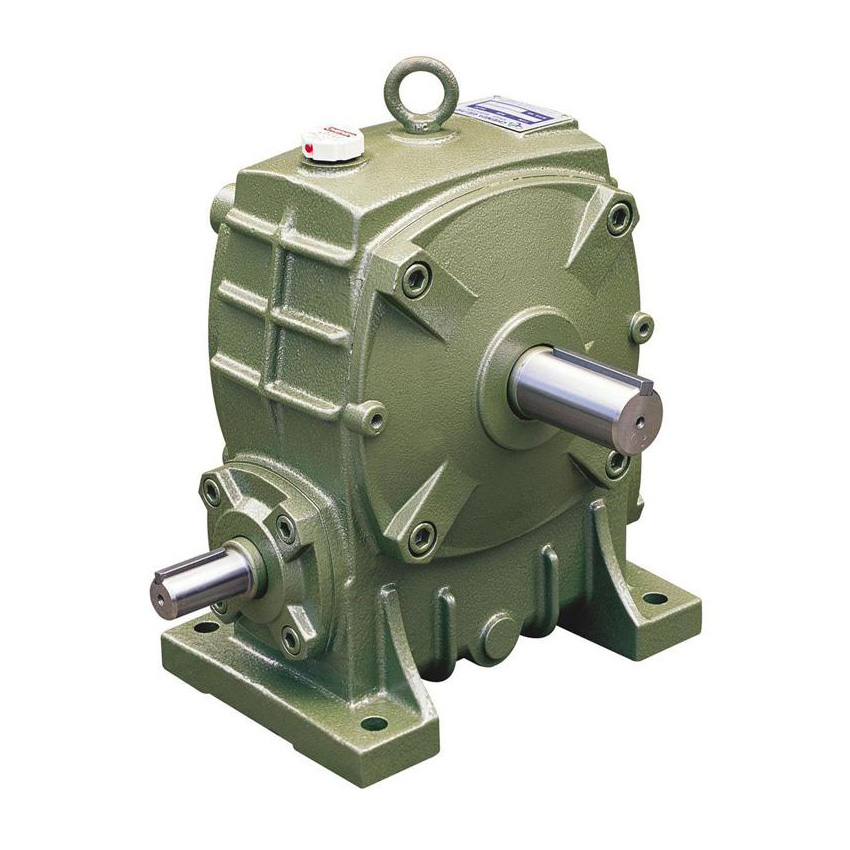

成大減速機CHENTA GEAR BSS ASS BSM UHX高品質雙唇油封
蝸桿采用S45C中碳鋼經硬化熱處理后，牙面齒型研磨 300型（含）以上，蝸桿采用SCM440鉻鉬合金鋼，經調質高周波處理，牙面齒形研磨。 蝸輪材質采用高品質之ALBC3鋁青銅，具有最佳耐磨性 機體外殼采高強度之FC-20灰口鑄鐵 300型（含以上），機體外殼采更高強度之FCD45球狀石墨鑄鐵 入立軸承使用圓錐滾子軸承 萬用型具活動式底座 工業用重負載型使用壽命長 一年使用保固 全國熱線：
13924335044 |
速比：1:10, 1:15, 1:20, 1:30, 1:40, 1:50, 1:60
Size | A | AB | AC | AD | B | BB | BC | BD | CA | CB | CC | CD | CE | Z |
40 | 139 | 83 | 70 | 88 | 120 | 78 | 80 | 102 | 135 | 70 | 40 | 30 | 10 | 9 |
50 | 181 | 107 | 110 | 140 | 147 | 95 | 95 | 120 | 180 | 100 | 50 | 50 | 18 | 11 |
60 | 204 | 124 | 120 | 150 | 168 | 110 | 105 | 130 | 210 | 120 | 60 | 60 | 20 | 11 |
70 | 235 | 140 | 150 | 190 | 196 | 130 | 115 | 150 | 240 | 140 | 70 | 70 | 22 | 15 |
80 | 265 | 160 | 180 | 220 | 216 | 140 | 135 | 170 | 278 | 160 | 80 | 80 | 23 | 15 |
100 | 325 | 192 | 220 | 270 | 260 | 170 | 155 | 190 | 376 | 200 | 100 | 100 | 25 | 15 |
120 | 389 | 230 | 260 | 320 | 291 | 190 | 180 | 230 | 435 | 240 | 120 | 120 | 30 | 18 |
135 | 435 | 260 | 290 | 350 | 320 | 210 | 200 | 250 | 490 | 270 | 135 | 135 | 30 | 18 |
300 | 958 | 495 | 520 | 620 | 628 | 410 | 368 | 450 | 815 | 490 | 300 | 190 | 45 | 36 |
350 | 1068 | 570 | 597 | 700 | 748 | 480 | 432 | 520 | 940 | 565 | 350 | 215 | 55 | 43 |
400 | 1160 | 620 | 660 | 780 | 775 | 500 | 470 | 580 | 1070 | 650 | 400 | 250 | 55 | 43 |
Size | A' | A | AB | AC | AD | B | BB | BC | BD | CA | CB | CC | CD | CE | Z |
155 | *** | 479 | 286 | 320 | 400 | 377 | 242 | 220 | 280 | 487 | 290 | 155 | 135 | 30 | 20 |
175 | *** | 517 | 308 | 350 | 410 | 381 | 248 | 250 | 310 | 536 | 335 | 175 | 160 | 37 | 20 |
200 | 697 | *** | 357 | 350 | 420 | 479 | 305 | 280 | 350 | 637 | 390 | 200 | 190 | 30 | 22 |
225 | 720 | *** | 361 | 390 | 470 | 530 | 345 | 330 | 410 | 670 | 415 | 225 | 190 | 35 | 27 |
250 | 815 | *** | 420 | 440 | 520 | 565 | 360 | 380 | 440 | 742 | 450 | 250 | 200 | 40 | 27 |
Size | Input Shaft | Output Shaft | Oil | Weight | ||||
HS | U | T * V | LS | S | W * X | |||
40 | 25 | 12 | 4 * 2.5 | 35 | 16 | 5 * 3 | 0.2 | 4 |
50 | 30 | 12 | 4 * 2.5 | 40 | 17 | 5 * 3 | 0.22 | 7 |
60 | 40 | 15 | 5 * 3 | 50 | 22 | 7 * 4 | 0.32 | 10 |
70 | 40 | 18 | 5 * 3 | 60 | 28 | 7 * 4 | 0.55 | 15 |
80 | 50 | 22 | 7 * 4 | 65 | 32 | 10 * 4.5 | 0.77 | 20 |
100 | 50 | 25 | 7 * 4 | 75 | 38 | 10 * 4.5 | 1.53 | 38 |
120 | 65 | 30 | 7 * 4 | 85 | 45 | 12 * 4.5 | 2.4 | 63 |
135 | 75 | 35 | 10 * 4.5 | 95 | 55 | 15 * 5 | 3.25 | 83 |
155 | 85 | 40 | 10 * 4.5 | 100 | 60 | 15 * 5 | 4.1 | 115 |
175 | 85 | 45 | 12 * 4.5 | 110 | 65 | 18 * 6 | 5.8 | 158 |
200 | 95 | 50 | 12 * 4.5 | 125 | 70 | 20 * 7 | 6.5 | 210 |
225 | 95 | 55 | 15 * 5 | 140 | 80 | 20 * 7 | 7 | 282 |
250 | 110 | 60 | 15 * 5 | 145 | 90 | 24 * 8 | 9 | 337 |
300 | 125 | 70 | 18 * 6 | 170 | 95 | 24 * 8 | 21 | 496 |
350 | 145 | 80 | 20 * 7 | 190 | 115 | 32 * 10 | 30 | 673 |
400 | 150 | 85 | 24 * 8 | 205 | 130 | 35 * 11 | 41 | 1006 |
